Thùng trục vít khuôn ép cải thiện hiệu suất ép phun như thế nào?

Mục lục

1. Thùng vít khuôn ép là gì?
2. Thùng vít hoạt động như thế nào?
3. Các khu vực vít chính là gì?
4. Tại sao chất lượng thùng vít lại quan trọng?
5. Vật liệu và phương pháp xử lý bề mặt nào quan trọng?
6. Những gì cần được xem xét trước khi đặt hàng?
7. Nguyên nhân gây mòn thùng vít?
8. Làm thế nào có thể chẩn đoán các vấn đề xử lý thông thường?
9. Làm thế nào có thể kéo dài tuổi thọ dịch vụ?
10. Thùng vít tiêu chuẩn và chống mài mòn
11. Câu hỏi thường gặp
12. Cân nhắc cuối cùng

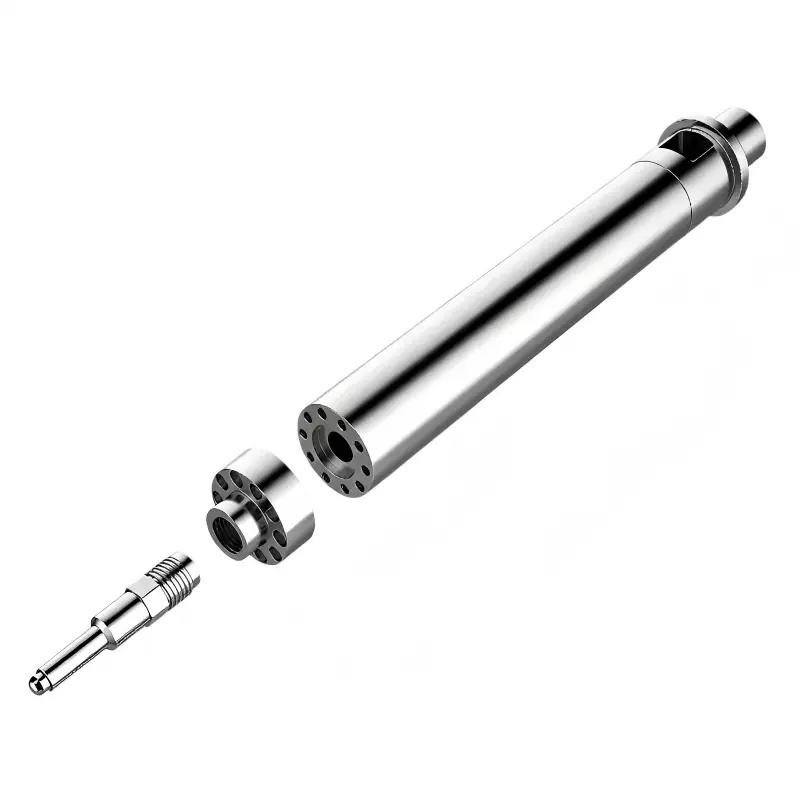

Thùng vít khuôn ép là gì?

MỘTThùng vít khuôn éplà bộ phận làm dẻo chính bên trong máy ép phun. Nó bao gồm chủ yếu là một vít quay được lắp bên trong thùng được gia nhiệt. Cùng với nhau, các thành phần này chuyển các viên polymer về phía trước, áp dụng lực cắt cơ học, truyền nhiệt, làm nóng chảy vật liệu, trộn và chuẩn bị một lần phun có kiểm soát để phun vào khuôn.

Thùng vít phải thực hiện một số chức năng cùng một lúc. Nó cần xử lý vật liệu một cách nhất quán trong khi hoạt động ở nhiệt độ, áp suất, ma sát cao và tải trọng cơ học lặp đi lặp lại. Do đó, kích thước bên trong và hình dạng trục vít của nó cần phải tương thích với máy và vật liệu đang được xử lý.

Một hệ thống phù hợp giúp duy trì quá trình chuẩn bị nấu chảy ổn định. Hệ thống không phù hợp hoặc bị mòn nhiều có thể góp phần tạo ra kích thước phun không nhất quán, thời gian phục hồi lâu hơn, trộn kém, rò rỉ quá mức trong quá trình trục vít, nhiệt độ nóng chảy không ổn định và tỷ lệ phế liệu cao hơn.

Thùng vít hoạt động như thế nào?

Trong một chu trình đúc điển hình, các viên nhựa đi vào phần cấp liệu của thùng. Vòng quay của trục vít sẽ di chuyển vật liệu về phía trước trong khi các bộ gia nhiệt xung quanh thùng cung cấp năng lượng nhiệt. Ma sát và sự tiêu hao nhớt sinh ra trong quá trình quay vít cũng góp phần làm nóng chảy.

Khi polyme di chuyển về phía trước, trục vít sẽ nén và đồng nhất hóa nó. Một bể tan chảy dần dần phát triển, trong khi các hạt không tan chảy dần dần được kết hợp vào sự tan chảy. Sau đó, vít sẽ đo lượng vật liệu cần thiết ở phía trước đầu của nó. Trong quá trình phun, trục vít di chuyển về phía trước giống như một pít tông và đẩy hỗn hợp nóng chảy đã chuẩn bị qua vòi phun và vào khuôn.

Bởi vì mỗi loại polymer hoạt động khác nhau dưới nhiệt và lực cắt, nên việc thiết kế vít phải được xem xét cùng với quá trình tạo khuôn và tạo khuôn nhựa. Vật liệu có chứa chất độn mài mòn có thể yêu cầu khả năng chống mài mòn khác biệt đáng kể so với nhựa nhiệt dẻo không hàn tiêu chuẩn.

Các khu vực vít chính là gì?

Hầu hết các vít ép phun thông thường có thể được hiểu thông qua ba vùng chức năng. Kích thước chính xác của chúng thay đổi tùy theo thiết kế và ứng dụng vít, nhưng mỗi vùng đều góp phần vào quá trình hóa dẻo tổng thể.

Đầu vít và cụm vòng kiểm tra cũng rất quan trọng vì chúng giúp kiểm soát chuyển động nóng chảy trong quá trình phục hồi và phun. Khe hở quá mức, các bộ phận bị hư hỏng hoặc thiết kế không phù hợp có thể ảnh hưởng đến khả năng duy trì áp suất và tính nhất quán của cú bắn.

Tại sao chất lượng thùng vít lại quan trọng?

Thùng vít có mối quan hệ trực tiếp với độ lặp lại của quá trình dẻo. Ngay cả khi máy phun, khuôn và nhựa không thay đổi, thùng vít bị mòn nghiêm trọng có thể làm thay đổi cách xử lý vật liệu.

• Độ dẻo nhất quán hơn:Hình dạng vít chính xác giúp tạo ra sự tan chảy dễ dự đoán hơn.
• Cải thiện độ ổn định của cú đánh:Đo sáng được kiểm soát và giảm rò rỉ bên trong hỗ trợ việc chuẩn bị bắn lặp lại.
• Xử lý vật liệu tốt hơn:Đặc tính bề mặt thích hợp có thể làm giảm sự mài mòn sớm khi xử lý các hợp chất đòi hỏi khắt khe.
• Giảm thời gian ngừng hoạt động ngoài kế hoạch:Một bộ phận được chỉ định phù hợp có thể giúp tránh phải thay thế thường xuyên do mài mòn nhanh.
• Kiểm soát quá trình:Kích thước trục vít và thùng nhất quán giúp dễ dàng thiết lập các điều kiện xử lý lặp lại.

Đối với sản xuất số lượng lớn, những yếu tố này có thể trở nên quan trọng vì những thay đổi nhỏ được lặp lại qua hàng nghìn hoặc hàng triệu chu kỳ đúc. Do đó, thùng vít phải được đánh giá như một phần của hệ thống sản xuất hoàn chỉnh chứ không phải là một phụ tùng cơ khí biệt lập.

Vật liệu và phương pháp xử lý bề mặt nào quan trọng?

Cấu trúc thùng trục vít phải tính đến nhựa và chất phụ gia được xử lý. Các cân nhắc kỹ thuật phổ biến bao gồm lựa chọn thép cơ bản, độ cứng, khả năng chống ăn mòn, chống mài mòn, thấm nitơ, gia công cứng và các giải pháp bề mặt hoặc lưỡng kim khác.

Nhựa nhiệt dẻo tiêu chuẩn có thể áp đặt các điều kiện mài mòn tương đối vừa phải, trong khi các hợp chất được gia cố bằng sợi thủy tinh, chứa đầy khoáng chất, chống cháy hoặc các hợp chất chứa đầy khác có thể đòi hỏi khắt khe hơn đáng kể. Một số polyme và chất phụ gia cũng có thể tạo ra những thách thức liên quan đến ăn mòn ở nhiệt độ cao.

Sự lựa chọn đúng đắn phụ thuộc vào điều kiện sản xuất thực tế. Loại nhựa, tỷ lệ chất độn, nhiệt độ xử lý, công suất, tốc độ trục vít, áp suất và số giờ vận hành dự kiến ​​đều phải được xem xét trước khi chỉ định vật liệu hoặc phương pháp xử lý.

Những gì cần được xem xét trước khi đặt hàng?

Một trong những vấn đề mua hàng phổ biến nhất là đặt hàng thùng vít chỉ sử dụng kiểu máy hoặc đường kính vít. Mặc dù những chi tiết đó hữu ích nhưng chúng có thể không cung cấp đủ thông tin để sản xuất chính xác.

1. Kiểu dáng và kiểu dáng máy:Xác nhận cấu hình máy chính xác.
2. Đường kính trục vít:Đáp ứng các yêu cầu về kích thước một cách chính xác.
3. Chiều dài trục vít và tỷ lệ L/D:Những điều này ảnh hưởng đến thời gian cư trú và hành vi dẻo hóa.
4. Vật liệu đang được xử lý:Xác định loại nhựa và bất kỳ chất phụ gia mài mòn hoặc ăn mòn nào.
5. Yêu cầu đầu ra:Xem xét trọng lượng bắn, thời gian chu kỳ và khối lượng sản xuất dự kiến.
6. Hình học trục vít:Xem lại tỷ lệ nén, thiết kế chuyến bay, yêu cầu trộn và các tính năng dành riêng cho ứng dụng khác.
7. Cấu hình thùng:Xác minh lỗ nạp, vùng gia nhiệt, giao diện vòi phun và kích thước phía máy.
8. Bảo vệ chống mài mòn:Chọn vật liệu hoặc phương pháp xử lý thích hợp dựa trên môi trường xử lý.

Đối với một bộ phận thay thế, việc cung cấp bản vẽ, số đo, ảnh chụp, thông số kỹ thuật vít hiện có và thông tin về nhựa có thể làm giảm đáng kể nguy cơ không khớp về kích thước hoặc ứng dụng.

Nguyên nhân gây mòn thùng vít?

Sự mài mòn là mối quan tâm bình thường trong quá trình ép phun, nhưng tốc độ của nó thay đổi đáng kể giữa các ứng dụng. Chất độn mài mòn, vật liệu bị ô nhiễm, nhiệt độ quá cao, phương pháp làm sạch kém, sai lệch và điều kiện xử lý không phù hợp đều có thể góp phần làm tăng tốc độ xuống cấp.

Các phép đo đáng tin cậy hơn việc chỉ kiểm tra bằng mắt. Trong quá trình bảo trì theo kế hoạch, việc kiểm tra kích thước trục vít, đường kính trong của thùng, khe hở và các bộ phận liên quan có thể giúp xác định xem việc tân trang hoặc thay thế có phù hợp hay không.

Làm thế nào có thể chẩn đoán các vấn đề xử lý thông thường?

Khi hiệu suất đúc thay đổi, việc thay thế thùng vít ngay lập tức không phải lúc nào cũng là bước đầu tiên đúng. Việc điều tra có hệ thống có thể giúp xác định xem sự cố có bắt nguồn từ cụm làm dẻo, cài đặt quy trình, tình trạng vật liệu hay thành phần máy khác hay không.

Bắt đầu bằng cách ghi lại những thay đổi có thể đo lường được như thời gian phục hồi, đệm, áp suất phun, nhiệt độ nóng chảy, biến thể phun, vị trí trục vít và thời gian chu kỳ. So sánh những quan sát này với dữ liệu sản xuất lịch sử khi có sẵn.

Tiếp theo, kiểm tra quá trình sấy và cho ăn nhựa. Độ ẩm, ô nhiễm, vật liệu không đúng hoặc nguồn cung cấp viên không ổn định có thể tạo ra các triệu chứng dường như là sự cố cơ học.

Nếu điều kiện quy trình ổn định, hãy kiểm tra vít, thùng, đầu vít, vòng kiểm tra, vòi phun và các bộ phận liên quan. Khoảng hở quá mức giữa vít và thùng có thể làm giảm hiệu quả làm dẻo và đo sáng. Van một chiều bị hỏng cũng có thể gây ra hiện tượng bắn không nhất quán.

Làm thế nào có thể kéo dài tuổi thọ dịch vụ?

Việc bảo trì tốt không loại bỏ tình trạng hao mòn nhưng có thể giúp kiểm soát những hư hỏng không cần thiết và giúp việc thay thế linh kiện trở nên dễ dự đoán hơn.

• Sử dụng đúng loại nhựa và tránh ô nhiễm vật liệu lạ.
• Thực hiện theo các quy trình khởi động và tắt thích hợp đối với polyme đang được xử lý.
• Tránh tốc độ trục vít và nhiệt độ xử lý không cần thiết.
• Theo dõi những thay đổi bất thường trong thời gian phục hồi và hành vi áp lực.
• Kiểm tra đầu vít và vòng kiểm tra trong quá trình bảo trì theo lịch trình.
• Đo kích thước vít và nòng thay vì chỉ dựa vào hình thức bên ngoài.
• Sử dụng các quy trình làm sạch thích hợp khi thay đổi vật liệu.
• Lưu giữ hồ sơ về giờ hoạt động, vật liệu được xử lý và công việc bảo trì.

Kiểm tra phòng ngừa đặc biệt có giá trị đối với các dây chuyền sản xuất xử lý các hợp chất mài mòn liên tục. Việc phát hiện sớm những thay đổi về kích thước dần dần có thể giúp nhóm sản xuất lên kế hoạch tân trang hoặc thay thế trong thời gian ngừng hoạt động theo lịch trình thay vì sau một lỗi không mong muốn.

Thùng vít tiêu chuẩn và chống mài mòn

Không có cấu hình thùng vít chung cho mọi ứng dụng ép phun. Cấu trúc tiêu chuẩn có thể phù hợp với các vật liệu có mục đích chung, trong khi giải pháp chống mài mòn tốt hơn có thể phù hợp với các hợp chất có yêu cầu cao.

Tùy chọn kinh tế nhất nên được đánh giá trong suốt thời gian vận hành. Giá thành phần ban đầu thấp hơn có thể không đại diện cho tổng chi phí vận hành thấp nhất nếu bộ phận đó hao mòn nhanh chóng hoặc gây gián đoạn sản xuất thường xuyên.

Câu hỏi thường gặp

Cân nhắc cuối cùng

MỘTThùng vít khuôn épđóng một vai trò cơ bản trong quá trình ép phun vì nó quyết định mức độ chuyển đổi polyme từ dạng viên thành dạng tan chảy có thể sử dụng được một cách hiệu quả và nhất quán như thế nào. Hình dạng trục vít, tình trạng thùng, lựa chọn vật liệu, bảo vệ chống mài mòn, thông số vận hành và bảo trì đều ảnh hưởng đến kết quả cuối cùng.

Đối với người mua và kỹ sư sản xuất, bài học quan trọng nhất là xác định thành phần theo ứng dụng thực tế thay vì chỉ chọn theo đường kính hoặc tên máy. Hiểu rõ về loại nhựa, điều kiện sản xuất, môi trường mài mòn và sản lượng yêu cầu có thể giúp tạo ra thùng vít phù hợp hơn và quy trình đúc dễ dự đoán hơn.
